LCD 5A 모터 보호 릴레이 관제사 자동적인 검사
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 하이 라이트: | 하중 초과 보호 릴레이,거리 보호 릴레이 |
||
|---|---|---|---|

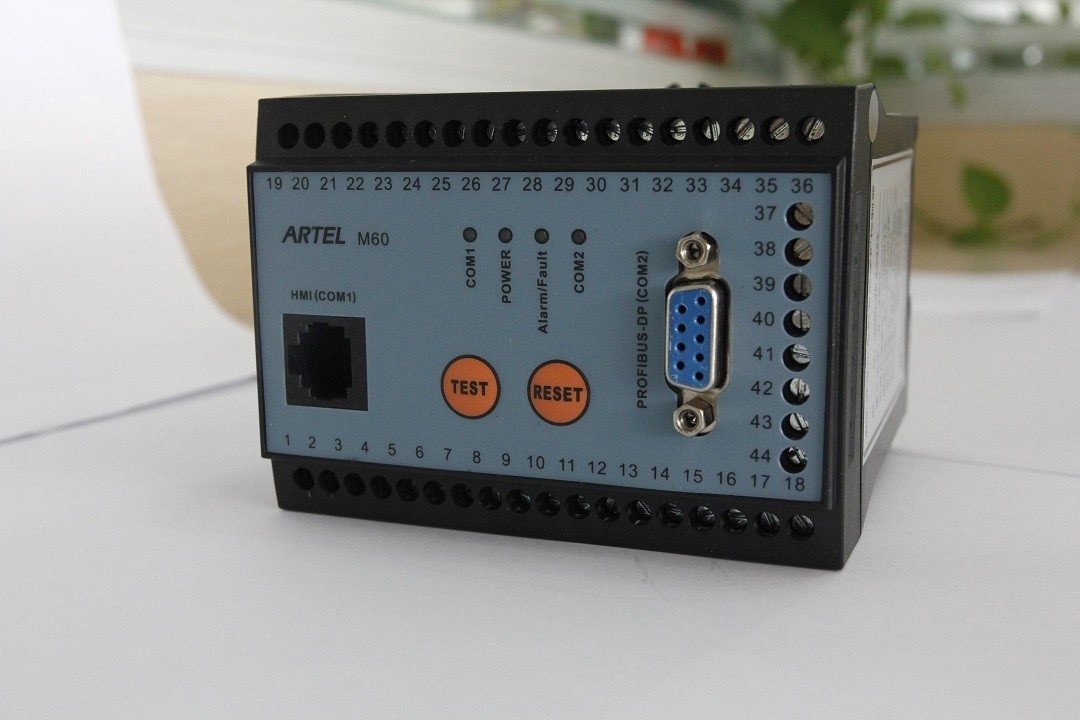

LCD 5A 모터 보호 릴레이 관제사 자동적인 검사
단면도
M60 보호 관제사는 800A, 50Hz, 380VAC의 밑에 평가된 낮 전압 비동시성 모터 및 증가 안전 모터의 실물대 보호 그리고 통제를 제공하기 위하여 디자인됩니다. M60는 모터의 전기 매개변수를 측정하고, 모터를, 역사 기록 관리와 원격 통신 기능으로 갖춰 운영하고 통제하고.
M60 제품 포트홀리로: 표준 M60-1S 및 M60-3S, 대중적인 M60-2M 및 통합 M60-2P. 기반, 임명 및 기능 여러가지, 보호자 관제사의 이 4가지의 유형은 낮 전압 보호 지역에 있는 고객의 다른 요구에 응할 수 있습니다.
특징
고객의 필요를 적응시키는 제품 포트홀리로의 다양성
결함 분석을 위한 결함 전후에 즉시 자료를 기록하는 기록 기능은 작정합니다
가동 가능한 보호는 윤곽 안전한 지속적인 생산을 지키는 작용합니다
안정성 및 신뢰도를 증가하는 자동적인 소프트웨어와 기계설비 검사
매개변수 체제, 모터 시작, 정지 및 리셋에 먼 현지 가동
기능상실을 피하는 자동의 모터 시작 상태에 탐지
(선택) 현지 가동을 위한 큰 크기 LCD 위원회로 형성하는
M60-2P의 기술 명세
입력 (M60-2P)
입력 현재: 1A, 6.3A, 25A, 100A, 250A, 500A, 800A
입력 전압: 380VAC/50Hz
입력되는 먼 디지털 신호: 11의 수로 (건조한 접촉)
산출 (M60-2P)
출력되는 RS-485: 2개의 수로
아날로그 산출: 2개의 수로 (4-20mA 또는 0-5V)
출력되는 릴레이: 6개의 수로 (건조한 접촉)
통제 산출 릴레이의 접촉 수용량: 10A/250VAC
경보 산출 릴레이의 접촉 수용량: 5A/250VAC
측량 기록 (M60-2P)
정확도: U, I의 F 종류 0.5
정확도: cosΦ, P의 Q 종류 1
정확도: Ep 종류 2
최대 기록에 축적된 가동 시간 (.): 65535 시간
크기 & 무게: (M60-2P)
임명 (M60-2P): 지원할 것이다 4개의 M4 놀이쇠에 35mm 소음 가로장,
임명 (CT): 지원할 것이다 4개의 M4 놀이쇠에
차원 크기 (M60-2P): 82mmX100mmX106mm
작동 위원회 크기: 76mmX61mmX28mm
무게: 450g (CT를 포함하여 아닙니다)
말: CT의 크기 그리고 무게는 입력 현재에 의해 결정됩니다.
전압 동요 (M60-2P) 후에 재착수 기능
전압 동요 시간 허용: 0.1-25.5S
재착수 지연 시간: 0.1-25.5S
시간 조정 단계: 0.1S
낮은 전압 체제 범위: 80%-89%Ue
환경:
보조 전원 공급: 85~265VAC/DC
총 전력 소비: <8VA (M60-2P)
가동 온도: -20℃ ~ +60℃
저장 온도: -40℃ ~ +85℃
가동 습도: <90%RH
저장 습도: <95%RH
보호 기능:
|
기능 |
상태 |
품목 |
내용 |
M60-1S |
M60-2S |
M60-2M |
M60-2P |
|
시간외에 시작 보호 |
풀그릴 |
허용된 시동 시간 |
0-80s |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
보호 방법 |
2 |
||||||
|
단락 보호 |
풀그릴 |
결함 조정 범위 |
4-12le |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-0.5s |
||||||
|
보호 방법 |
0, 2 |
||||||
|
고정 되는 회전자 보호 |
풀그릴 |
결함 조정 범위 |
200-950%le |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
경고 조정 범위 |
150-255%le |
||||||
|
실행 지연 시간 |
0.1-25.5s |
||||||
|
보호 방법 |
0, 1, 2, 4 |
||||||
|
Underload 보호 |
풀그릴 |
조정 범위 |
20-95%le |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-60s |
||||||
|
보호 방법 |
0, 1, 2, 3 |
||||||
|
하중 초과 보호 |
풀그릴 |
조정 범위 |
105-150%le |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-250s |
||||||
|
보호 방법 |
0, 1, 2, 3, 4 |
||||||
|
열 하중 초과 |
필요한 것 |
조정 범위 |
1-105%θb |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
보호 방법 |
4 |
||||||
|
tE 시간 보호 (Safty 증가시킨 모터) |
풀그릴 |
tE 시간 |
1.0-15s |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
보호 방법 |
4 |
||||||
|
불균형 보호 (단계 실패) |
풀그릴 |
조정 범위 |
10%-60% |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-30s |
||||||
|
보호 방법 |
0, 2, 4 |
||||||
|
힘에 보호 |
풀그릴 |
조정 범위 |
101-120%Pe |
|
|
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-200s |
||||||
|
보호 방법 |
0, 1, 2, 3 |
||||||
|
힘의 밑에 보호 |
풀그릴 |
조정 범위 |
30-80%Pe |
|
|
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-200s |
||||||
|
보호 방법 |
0, 1, 2, 3 |
||||||
|
힘에 요인 보호 |
풀그릴 |
조정 범위 |
0.01-1.00 |
|
|
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-25.5s |
||||||
|
보호 방법 |
0, 1, 2, 3 |
||||||
|
힘의 밑에 요인 보호 |
풀그릴 |
조정 범위 |
0.01-1.00 |
|
|
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-25.5s |
||||||
|
보호 방법 |
0, 1, 2, 3 |
||||||
|
단계 역분개 보호 |
Porgrammable |
실행 지연 시간 |
0.1-25.5s |
|
|
그렇습니다 |
그렇습니다 |
|
보호 방법 |
0, 2 |
||||||
|
전압의 밑에 보호 |
풀그릴 |
조정 범위 |
45-95%Ue |
|
|
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-200s |
||||||
|
보호 방법 |
0, 1, 2, 3 |
||||||
|
전압에 보호 |
풀그릴 |
조정 범위 |
101-120%Ue |
|
|
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-200s |
||||||
|
보호 방법 |
0, 1, 2, 3 |
||||||
|
누설 현재 보호 |
풀그릴 |
조정 범위 |
10-500mA |
|
|
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-5s |
||||||
|
보호 방법 |
0, 1, 2 |
||||||
|
과열 보호 |
풀그릴 |
실행 지연 시간 |
0.5s |
|
|
|
그렇습니다 |
|
보호 방법 |
0, 2 |
||||||
|
내부고정기 보호 |
풀그릴 |
실행 지연 시간 |
0.1-60s |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
보호 방법 |
2 |
||||||
|
연결에 지상 protction |
풀그릴 |
조정 범위 |
10-100%Ie |
그렇습니다 |
그렇습니다 |
그렇습니다 |
그렇습니다 |
|
실행 지연 시간 |
0.1-5s |
||||||
|
보호 방법 |
0, 2 |
|
|
M60-1S |
M60-3S |
M60-2M |
M60-2P |
|
제어 함수 |
||||
|
시작을 지시하십시오 |
|
|
|
|
|
시작 반전 |
|
|
|
|
|
Y-△Start |
|
|
|
|
|
낮은 전압 시작 |
|
|
|
|
|
전압 동요에 기인하는 재착수 모터 |
|
|
|
|
|
비상사태 결함 산출 |
|
|
|
|
|
시작, 정지의 국부적으로/먼 명령 |
|
|
|
|
|
측량 기능 |
||||
|
동작 전류 |
|
|
|
|
|
균형이 잡히지 않는 유동 비율 |
|
|
|
|
|
전압, 주파수, 힘, 동력 인자, 누설 현재 |
|
|
 |
|
|
접촉 실행의 아니 |
|
|
|
|
|
접촉의 상태 |
|
|
|
|
|
기록적인 기능 |
||||
|
늦게 10 출발/정지 기록 |
|
|
시계 |
시계 |
|
늦게 10의 경보 기록 |
시계 없음 |
시계 없음 |
시계 |
시계 |
|
늦게 10의 여행 기록 |
시계 없음 |
시계 없음 |
시계 |
시계 |
|
전압 동요에 기인하는 늦게 10 재착수 기록 |
|
|
시계 |
시계 |
|
최대. 그리고 보호 실행에 있는 사소 매개변수 기록 |
|
|
|
|
|
모터의 축적된 가동 시간 |
|
|
|
|
|
커뮤니케이션 기능 |
||||
|
RS-485 com. 항구 |
|
|
|
|
|
Modbus 의정서 |
|
|
|
|
|
Profibus 의정서 |
|
|
|
|
말:
M60-3S에는 M60-1S에는, 라는 것 말고는 M60-3S에는 붙박이 CT가 있는 것과 같은 기능, M60-1S를 있습니다 외면이 실행합니다
5A 입력을 가진 CT.
경쟁 이점:
우리는 혁신하고 포괄적인 해결책을 지속적으로 제공하기 위하여 첨단기술 제품 고객 동쪽으로 향하게 한 원리, Artel Tech. 목표를 따라서 좋, 그것의 세계적인 고객에게 자격이 된 제품 및 우수한 서비스를 제안하는 것을 계속합니다.
Artel의 성공적인 전략은 ISO9001와 세륨을 포함하여 증명서의 수에서, 품질 제도 증명서, 국가 정보부에 의해, 및 정부 발행된, 소프트웨어 기업 증명서 등등에 의해 발행된 첨단 기술 기업 증명서 반영됩니다.
