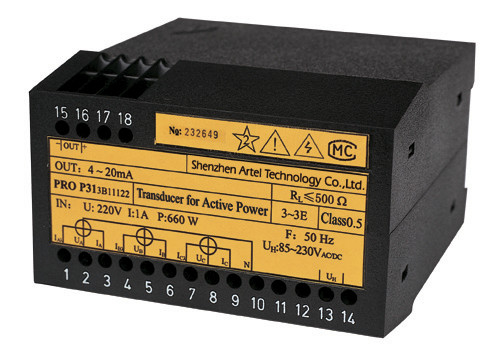

활동적 / 무효 전력 전기적인 트랜스듀서 프로 220V 500Ω명 P/Q31

활동적 / 무효 전력 전기적인 트랜스듀서 프로 220V 500Ω명 P/Q31

1. 제품 설명

전기적량을 위한 프로 시리즈 변환기, 공정 자동화를 위한 기본적인 장치. 모든 우리의 기구는 전자파 적합성과 안전한 차단과 관계가 있어 모든 중요한 요구 사항과 규정을 만족시킵니다 (IEC688-1992 기준과 GB/T 13850-1998 기준). 장치는 개발되고, 제조되고 의료기기 품질 관리 기준 ISO 9001에 따라 시험되었습니다.

2. 기술 명세서

정확도 : Class0.2,0.5

보조 전력 공급 : 85V~265VDC/AC 24V~80VDC/AC

안정성 : 연변화 금리 ≤±0.2%

입력 과부하 능력 :

연속적인 과부하 용량 ≤1.5X

일시적 과부하 용량 전압 Limit≤3X 경향 Limit≤30X

출력 :

정전압 출력, 부하 저항기    Rext≥250Ω

정전류 출력, 부하 저항기    Rext≤500Ω

교대 물결 : ≤18mV(Peak-Peak)

응답 시간 : ≤300ms

높은 전압 : ≤2.5kV

작동 온도 : -10C~+55C

저장 온도 : -40C~+85C

년평균의 상대 습도 : ≤90%RH

설치 : DIN 35 밀리미터 철도

분류하세요 : 105mm×69mm×112mm

담보 기간 : 2년이요

3. 기술 데이터

입력 전압 :        100V, 220V, 380V, 600V

입력전류 :        0A~1A, 0A~2A, 0A~5A

측정 셀 :단일의 부품 (단일 상에 적합하시오 그러면 3P3W가 균형을 이루었습니다, 3P4W가 균형을 이루었습니다)

(균형 잡히지 않은 3P3W를 위한) 이중 요소

(균형 잡히지 않은 3P4W를 위한) 3중 성분

역율 : 유효 전력 COSφ 유효 전력 0~1(One-Direction) - 1~0~1 (양방향)

출력 : 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. 배선도

프로 P/Q31 (단일 상) 배선도

프로 P/Q31 (3P4W) 배선도

프로 P/Q31 (2중 출력) 배선도

기록 :3W3P 연결은 IB, IB,N, 한 개의 위상 접속 필요를 제거할 필요가 있습니다

IB를 제거하고, IB, IC, IC, UC, 엔, UB가 널 라인에 연결됩니다 .
