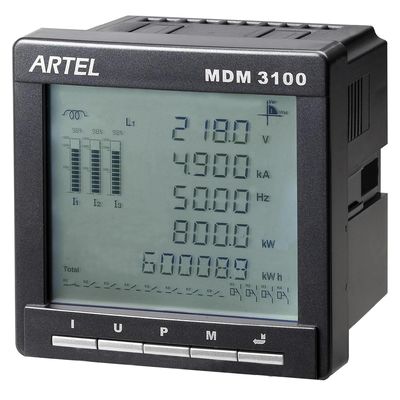

디지털 방식으로 위원회 힘 미터가 다기능 힘 미터에 의하여/플러그를 꽂습니다

품목

묘사

주단위

순간

측량

단계 전압

단계 전압, 평균 단계 전압

선 전압

선 전압, 평균 선 전압

현재

현재 단계, 평균 단계

현재, 영 순서 현재

유효 동력

단계 유효 동력, 3 단계

활동적인 총 힘

민감하는 힘

단계 민감하는 힘, 3 단계

민감하는 총 힘

겉보기 전력

단계 겉보기 전력, 3 단계

명백한 총 힘

힘 4개 상한의

힘 4개 상한의

주파수

체계 주파수

동력 인자

단계 동력 인자, 3 단계 합계

동력 인자

수요 통계

수요

3 단계 활동 적이고/민감하는 수요

힘, 수요 겉보기 전력

에너지 독서

활동적인 에너지

수입하고, 수출하고 순수한 능동태

에너지, 1개의 수로 능동태 에너지

맥박 산출

민감하는 에너지

수입하고, 수출하고 순수한 민감하는

에너지, 1개의 수로 민감하는 에너지

맥박 산출

다 관세 청구서 발송

다 관세 체제

시간 전시

실시간 표시

년/달/일/시간/분/둘째로

자료 통신

RS-485 커뮤니케이션

Modbus-RTU 1개의 의정서

선택적인 단위

먼 신호

입력 모듈

8개의 수로

상태 탐지, SOE 사건 기록

릴레이 산출 단위

풀그릴 4개의 수로
overlimit/underlimit 경보

전면/한계 가치의 밑에 풀그릴

순간 측량을 위해, 볼트 나이

현재 균형이 잡히지 않는 비율, 수요

가치, 고조파, 먼 신호.

overlimit /underlimit 명령

com를 통해서 읽힐 수 있습니다. 항구.

아날로그 산출 단위

풀그릴 4개의 수로

4-20mA 또는 0-5V

자료 기억 장치 단위

저장력: 2GB

즉시 측정치를 안으로 저장하십시오

, 전압/불균형하게 된 현재 순환하십시오

비율, 수요 가치, 고조파,

그리고 먼 신호.

조화되는

분석 단위

총 고조파 왜곡

전압/현재를 위해

3 단계, 단일 위상, 중립 선

조차/괴상한

고조파 왜곡

고조파 왜곡 (63에 제 2)

Fundermental

전압/현재

크기, 단계 각

Fundermental

활동 적이고/민감하는 힘

크기 단계 각

개인 고조파

현재 K 요인

Profibus

커뮤니케이션

단위

1channel

Profibus DP 의정서

이더네트

네트워킹

커뮤니케이션

단위

1channel

적응할 수 있는 10M/100M

TCP/IP 의정서

매개변수

전시

방향

정확도

전압

0~9999kV

Class0.2

현재

0~9999kA

Class0.2

동력 인자

-1~+1

방향

종류 1

주파수

45~65Hz

0.01Hz

유효 동력

-9999~9999Mw

방향

Class0.5

민감하는 힘

-9999~9999MVAr

방향

Class0.5

겉보기 전력

0~9999MVA

Class0.5

활동적인 수요

-9999~9999MW

종류 1

민감하는 수요

-9999~9999MVAr

종류 1

활동적인 에너지

0~9999999.99MWh

방향

종류 1

민감하는 에너지

0~9999999.99MVArh

방향

종류 2

단계 각

0.0°~359.9°

방향

종류 2

현재 총 조화되는 %

0~100%

종류 2

전압 총 조화되는 %

0~100%

종류 2

현재 입력

입력 현재: 0~5A (현재 값은 설치될 수 있습니다)

측량 범위: 0.5%~120%In

과부하 용량: 2 외설 지속적으로, 100A/1s 비 지속적으로

전력 소비: 단계 당 ≤0.2VA

전압 입력

입력 전압: 0~400VAC (L-N), 0~693VAC (L-L) (전압 가치는 설치될 수 있습니다)

체계 주파수: 45~65Hz

측량 범위: 3%~120%Un

과부하 용량: 2 외설 지속, 지속 2500V/1s 비

전력 소비: 단계 당 ≤0.5VA

(선택) 상태를 전환하십시오

입력 채널:

입력 유형:

고립된 전압:

8개의 수로

건조한 접촉

2500VAC

출력되는 릴레이 (선택)

출력 채널

풀그릴 4개의 수로

산출 유형

산출에 일정한 기계공 접촉

접촉 수용량

5A/250VAC

(선택) 아날로그 산출

산출의 아니

풀그릴 4개의 수로

출력 신호

4~20mA 또는 0~5V

응답 시간

≤400ms

(표준) 맥박 산출

산출의 아니

활동 2개의 수로 (/민감하는 에너지 각각)

연속되는 com. (표준) 항구

산출의 아니

1개의 RS-485 항구

통신 프로토콜

Modbus-RTU 의정서

보드율

2400,4800,9600,19200,38400 bps

Profibus com. (선택) 단위

수로의 아니

1channel

통신 프로토콜

Profibus DP 의정서

(선택) 이더네트 네트워킹 단위

산출의 아니

적합한 1개의 수로 10M/100M

통신 프로토콜

TCP/IP 의정서

다른 매개변수

보조 전원

85~265VAC/DC

전시 단위

LCD 디스플레이 밝음은 조정될 수 있습니다

임시 직원. 편류 요인

반항 전압 (산출에 대하여 입력)

총 전력 소비

가동 온도

저장 온도

가동 습도

오염 종류

주거의 물자

<100ppm>

2500V/1min

<8va>

-20℃~60℃

-40℃~85℃

5~95%RH

2 종류

가연성 acc. UL94V0에

주단위

96 x 96 x 86mm

차원 크기: 주요 unit+ 단위

96 x 96 x 122mm

임명 크기:

91 x 91mm
