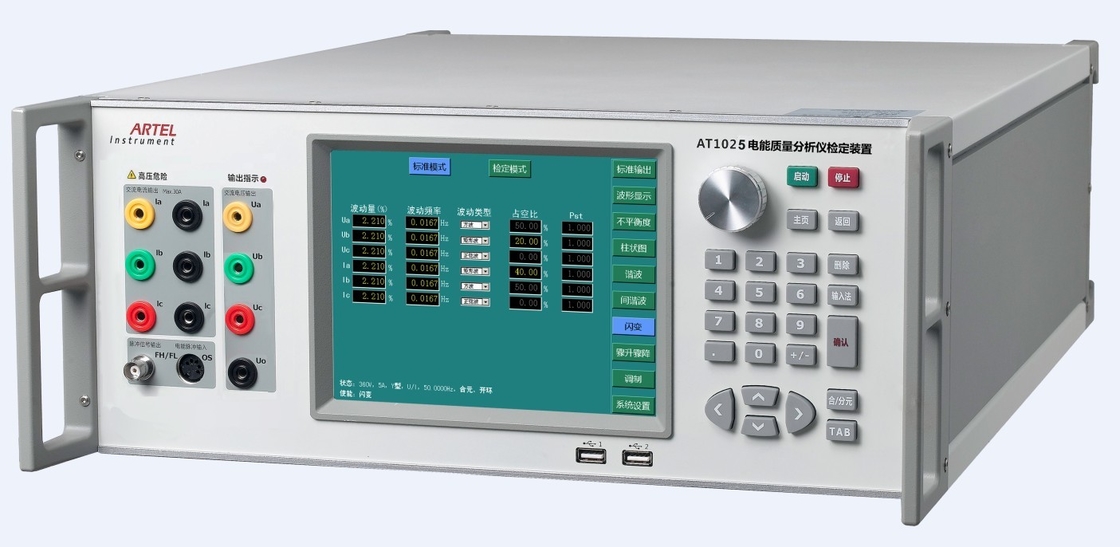

철도, 큰 산업을 위한 RS232/WiFi 힘 질 해석기 구경측정 장치

철도, 큰 산업을 위한 RS232/WiFi 힘 질 해석기 구경측정 장치

단면도

AT1025는 연구소, 파워 그리드 기업의 측량 부를 위해 적당합니다,

모든 수준에 철도, 큰 산업 및 광업 기업 및 국가 측량 기관.

주 함수

각종 소형의, 온라인 에너지 질 해석기를 측정하십시오;

수동으로 그리고 자동적으로 측정 절차에 따라 각종 기능 시험을 실행하십시오

에너지 질 해석기의;

제 2 ~63rd 고조파를 출력하십시오;

주요 특징:

8 인치 색깔 터치스크린은, 친절한, 운영하게 쉬운 조화시킵니다;

adopt DSP 자료 처리 기술을, 각종 불규칙한 파형을과 같은 종합할 수 있습니다 전진했습니다

고조파, 간 고조파, 흔들림, 부스럼, 복각, 등등;

RS232, 이더네트 및 WiFi 공용영역, AT1025로 갖춰 어느 것이든 지원 독립 가동은 할 수 있습니다,

PC 통제 또는 경편한 무선 끝 통제;

RS-232/485와 이더네트를 통해 시험한 미터도 교통하십시오;

산출 하중 초과, 전압 단락을 위한 결함 위치를 경보하고 표시하는 자기 방위

현재 열려있 회로;

자동적으로 실패를 위해 검출하고, 진단하고 경보하십시오.

멀게 온라인으로 새롭게 해서, 쉽게 소프트웨어 새롭게 하기 달성하십시오;

userself에 의하여 측정을 지원하십시오.

기술 명세

AC 전압 산출

범위: 57.7V, 100V, 220V, 380V;

조정 범위: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 또는 10%RG;

안정성: 0.01%/2min;

찡그림: ≤0.1% (비 전기 용량 짐);

산출 최대 부하: 25VA 매 단계;

측량 정확도: 0.05%RG;

AC 현재 산출

범위: 1A, 5A, 10A;

조정 범위: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 또는 10%RG;

안정성: 0.01%/2min;

찡그림: ≤0.1% (비 전기 용량 짐);

산출 최대 부하: 25VA/phase;

측량 정확도: 0.05%RG;

전원 출력

전원 출력 안정성: 0.02%/2min;

유효 동력 측량 정확도: 0.05%RG;

민감하는 힘 측량 정확도: 0.1%RG;

단계 산출

산출 조정 범위: 0°~360°;

산출 조정 해결책: 10°, 1°, 0.1°, 또는 0.01°.

해결책: 0.01°;

정확도: 0.05°.

동력 인자 산출

조정 범위: -1 ~ 0 ~ +1;

측량 해결책: 0.0001;

정확도: 0.0005;

기본 주파수 산출

조정 범위: 40Hz ~70Hz;

산출 조정 해결책: 1Hz, 0.1Hz, 0.01Hz, 또는 0.001Hz.

해결책: 0.001Hz;

정확도: 0.002 Hz.

삼상 전압, 현재 대칭 및 단계 각 대칭

전압, 현재 대칭: ≤0.1%;

단계 각 대칭: 0.05°;

조화되는 체제

조화되는 순서: 제 2 ~63rd;

조화되는 진폭: 0~40%;

조화되는 각: 0°~359.99°;

조화되는 각 체제 해결책: 0.01°;

조화되는 전압 정확도: Uh≥1%Un, 2% Uh 때; Uh 때<1>

조화되는 현재 정확도: Uh≥3%Un, 2% Uh 때; Uh 때<3>

간 고조파 놓기

주파수 영역: 16~5kHz;

주파수 정확도: 0.05%;

간 고조파 주파수 체제 해결책: 0.1Hz;

간 고조파 진폭: 0~30%;

간 고조파 진폭 정확도: 5%;

산출 흔들림 가치 (Pst)

체제 범위: ±30% (범위 내의 전압 또는 현재의 60% ΔV/V)를 설치하십시오;

Pst 표시 정확도: 1%;

깊이의 체제 해결책: 0.05%;

파형: 네모파, 직사각형 파 또는 사인 파동;

(파가 직사각형 일 경우의) 의무 비율: 0.01 % ~ 99.99 %;

조음 주파수 영역: 0.0008Hz ~ 40Hz;

정현 조음의 주파수 정확도: 0.05%;

직사각형 줄맞춤의 주파수 정확도: 0.5%;

조음 주파수 체제 해결책: 0.001Hz

부스럼/복각

방아쇠 입력 지연 (시작 지연): 0~60s;

부스럼/복각 내구 (계속하십시오): 1ms~60s;

최대 진폭 복각 (급격한 변화에): 0%;

최대 진폭 부스럼 (급격한 변화에): 전 범위 및 140% 명사류의 최소값

산출;

밖으로 경사로에 있는 경사로의 기간: 1ms~30s;

지연 반복에 선택: 0~60s;

시작 수준의 진폭 정확도: 0.2%RG;

수평 부스럼/복각의 진폭 정확도: 0.2%RG;

방아쇠 산출 지연: 0~60s;

에너지 과실 측량

활동적인 에너지 기본적인 과실 한계: ±0.05%RD (PF≥0.5);

민감하는 에너지 기본적인 과실 한계: ±0.1%RD (PF≥0.5);

일반적인 매개변수

전력 공급: 90~265VAC/DC

주파수: 50Hz~60Hz

소비: 50VA~1000VA

환경 상태: 20℃~30℃의 친척 humidity≤85%

저장 환경: -20℃~50℃

크기: (h) 600mm (l) × 440mm (w) × 176mm

무게: 20Kg
