능동태를 위한 3 단계 위원회 미터

1. 단면도

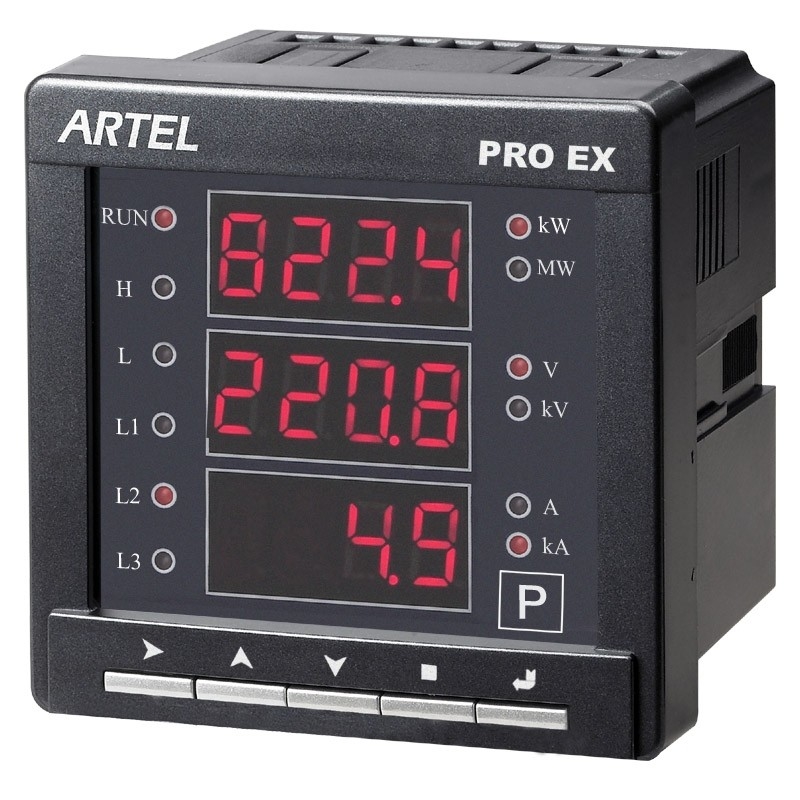

직업적인 전 디지털 방식으로 위원회 미터는 디지털 표시 장치, 아날로그 산출, 한계 경보 기록과 릴레이 산출에 RS485의 모듈 디자인과, 통합한 지적인 계기입니다. 계기는 GB/T13978-2008, GB/T 13850-1998 기준, GB/T 17626.5-2008, IEC1010 및 EN61010 기준을 성취합니다.

2. 기술적인 자료

연결: 3P3W, 3P4W

입력 전압: 57.7~600VAC

입력 현재: 0~5A

PT 범위: 0.1~6500

CT 범위: 0.1~6500

3. 배선표

직업적인 전 P53/Q53/S52 3P4W

주: 3P3W 때, 선 N는 연결될 수 없습니다. (n) 맨끝 7#는 맨끝 9#로 단락됩니다

(L2)

B (I2) 단계 현재는 또는 아닙니다 연결될 수 있습니다.

4. 다른 매개변수:

가동 온도: -10℃~55℃;

가동 습도: (불응식) ≤ 95%

저장 온도: -40℃~85℃;

저장 습도: ≤ 95%

차원 크기: EX53: 96*96*76

임명: 위원회 설치.

EX53 임명 크기: 91*91mm
