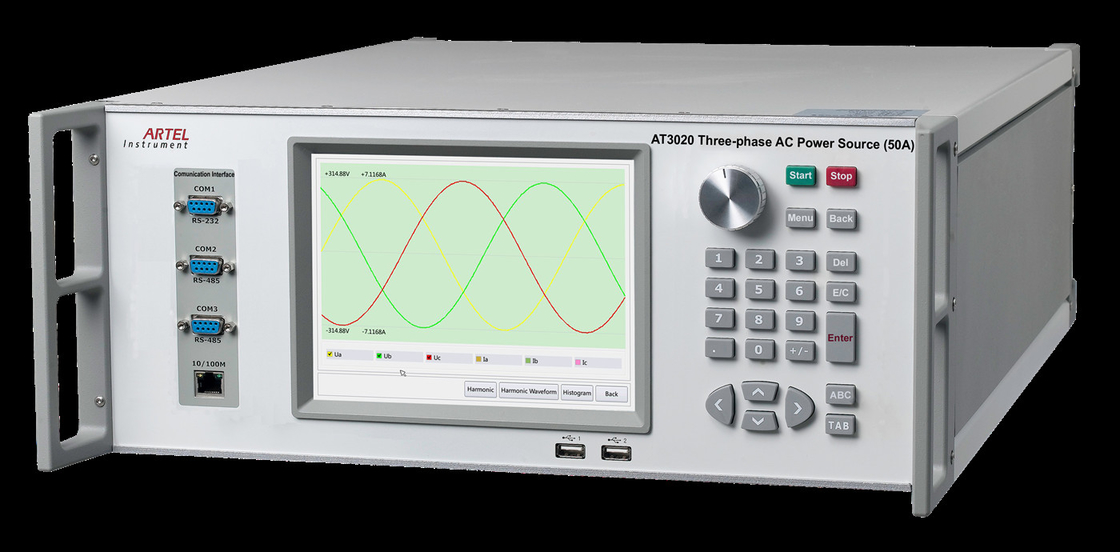

50A PC/무선 AC 3 단계 힘 측량 정전기

50A PC/무선 AC 3 단계 힘 측량 정전기

단면도:

AT3020는 연구소, 파워 그리드 기업의 측량 부를 위해 적당합니다

모든 수준에 철도, 국가 측량 기관, 및 미터의 시험, 생산 및 검사

제조자.

주 함수:

아날로그와 디지털 방식으로 AC 전압 미터 및 현재 미터의 각종 시험을 위해 사용해,/삼상 골라내십시오

활동 적이고 및 민감하는 힘 미터, 단계 각 미터는, 주파수 골라내고/삼상 동력 인자 미터

미터 및 동시 미터는,/삼상 활동 적이고 골라내고 및 민감하는 힘 미터;

제 2 ~63rd 고조파를 출력하십시오;

주요 특징:

모듈 디자인, 강한 반대로 – 방해 능력, AT3020는 공전의 방해 시험을 위해 사용될 수 있습니다

전기, EMC etc로.

높은 안정성, 낮은 파형 찡그림;

8 인치 색깔 터치스크린은, 친절한, 운영하게 쉬운 조화시킵니다.

RS232, 이더네트 및 WiFi 공용영역, AT3020로 갖춰 어느 것이든 지원 독립 가동은 할 수 있습니다,

PC 통제 또는 경편한 무선 끝 통제.

RS485를 통해 시험한 미터도 교통하십시오;

미터의 자동 구경측정과 검열제도를 주문을 받아서 만드십시오;

장비를 위한 하중 초과 위치를 경보하고 표시하는 자기 방위는 하중 초과, 전압 단락, 현재 열려있 회로를 출력했습니다;

멀게 온라인으로 새롭게 해서, 쉽게 소프트웨어 갱신을 달성하십시오;

userself에 의하여 측정을 지원하십시오.

유형:

AT3020C 3 단계 교류 전원 근원 (50A), 종류 0.05

AT3020B 3 단계 교류 전원 근원 (50A), 종류 0.1

기술 명세

AC 전압 산출

범위: 100V, 220V, 380V, 660V;

조정 범위: (0~120) %RG; RG는 범위를, 유사하게 지금부터는 나타납니다;

해결책을 조정하십시오: 0.01%RG, 0.1%RG, 1%RG, 또는 10% RG;

안정성: 0.005%/1min (종류 0.05), 0.01%/1min (종류 0.1)

찡그림: ≤0.1% (비 전기 용량 짐);

최대 산출 짐: 25V /phase (저항 짐);

측량 정확도: 0.05%RG (종류 0.05); 0.1%RG (종류 0.1)

AC 현재 산출:

범위: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;

범위 조정: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다;

해결책 조정: 0.01%RG, 0.1%RG, 1%RG, 또는 10% RG;

안정성: 0.01%/2min (종류 0.05), 0.02%/2min (종류 0.1)

찡그림: ≤0.2% (비 전기 용량 짐);

최대 산출 짐: 50VA (50A 범위)

측량 정확도: 0.05%RG (종류 0.05); 0.1%RG (종류 0.1)

전원 출력

전원 출력 안정성: 0.01%/2min (종류 0.05), 0.02%/2min (종류 0.1)

활동 적이고/민감하는 힘 측량 정확도: 0.05%RG (종류 0.05); 0.1%RG (종류 0.1)

단계 산출

범위를 조정하는 산출: 0°~360°;

해결책을 조정하는 산출: 10°, 1°, 0.1°, 또는 0.01°;

해결책: 0.01°;

출력되는 동력 인자:

범위 조정: -1 ~ 0 ~ +1;

측정 해결책: 0.0001;

측량 정확도: 0.0005

주파수 산출

범위 조정: 40Hz ~70Hz;

해결책을 조정하는 산출: 1Hz, 0.1Hz, 0.01Hz, 또는 0.001Hz;

해결책: 0.001Hz;

정확도: 0.001 Hz.

조화되는 조정

조화되는 순서: 제 2 ~63rd

조화되는 진폭: 0~40%

조화되는 각: 0°~359.99°

고조파 고정되는 과실: 제 2 ~31st: ≤±0.1%, 32 ~63rd: ≤±0.2%;

에너지 과실 측량:

활동적인 에너지 기본적인 과실 한계:

±0.05%RD (전압 15V~660V, 현재 0.02A~60A, PF≥0.5);

±0.1%RD (전압 15V~660V, 현재 0.01A~0.02A, PF=1);

민감하는 에너지 기본적인 과실 한계:

±0.1%RD (전압 15V~660V, 현재 0.02A~60A, PF≥0.5);

±0.2%RD (전압 15V~660V, 현재 0.01A~0.02A, PF=1);

다른 매개변수:

전력 공급: 90-265VAC/DC

힘 주파수: 50Hz~60Hz

전력 소비: 50VA~1000VA

환경 상태: 20℃~30℃의 습도: RH≤85%

저장 환경: -20℃~50℃

크기: 600mm (L)× 440mm (H) W)× 176mm (

무게: 28kg
